Соединения церия. Диоксид СеО2, светло-желтый порошок, температура плавления 2400° С. При растворении СеО2 в концентрированной HNO3 в присутствии NH4NO3 образуется легко кристаллизующаяся комплексная соль (NH4)2[Ce(NO3)6], растворимая в большинстве органических растворителей, при 180° С разлагается. Диоксид церия, взаимодействуя с Н2 при температуре выше 800° С, частично восстанавливается, образуя смесь оксидов, содержащих ионы Се(III) и Ce(IV). Тетрафторид CeF4, бесцветный кристаллический порошок, получают при обработке металлического Се или СеО2 фтором при температуре 200–250° С. CeF4 при взаимодействии с водой гидролизуется; при температуре выше 700° С в вакууме сублимирует без разложения.
Трифторид CeF3 бесцветный кристаллический порошок, получают взаимодействием СеО2 с HF при 500° С, или термическим разложением CeF4·7H2O - при 390–400° С. CeF3 реагирует с водой с образованием гидратов.

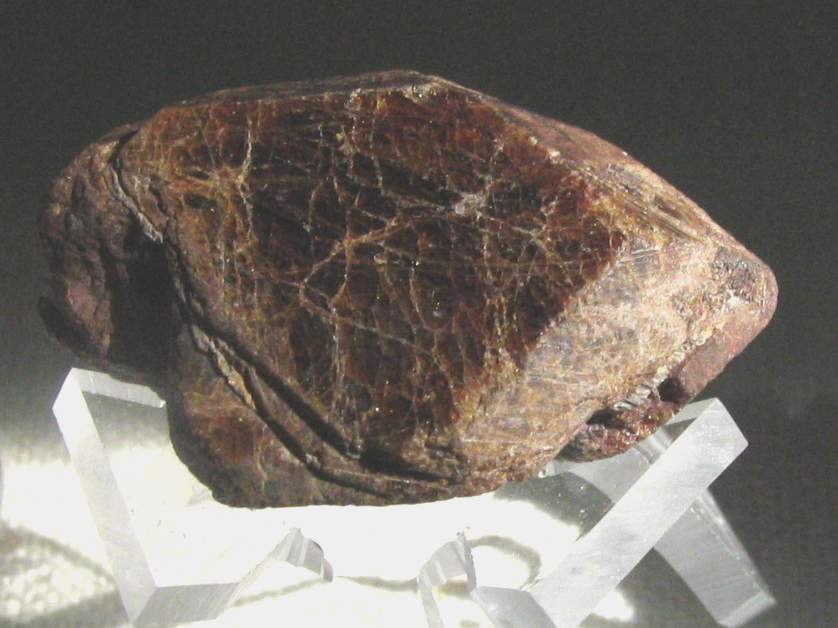

Получение. Основной исходный минерал для получения церия – монацит (смесь фосфатов тория, церия, лантана и некоторых других редкоземельных элементов), кроме того, он содержится в апатитах и некоторых других минералах, содержание церия в земной коре 7·10–3% по массе. При щелочном расщеплении монацита образуется смесь оксидов металлов, из которой СеО2 извлекают, переводя его в (NH4)2[Ce(NO3)6]. Аммонийно-цериевую соль отделяют от остальных соединений, экстрагируя эфиром фосфорной кислоты, затем ее разлагают при 180° С, получая при этом чистый диоксид церия. Далее СеО2 переводят в CeF3, из расплава которого электролизом получают металлический церий.
Применение. Сплавы церия с магнием и алюминием используют в авиастроении, поскольку они обладают повышенной прочностью при малой плотности. Церий в качестве легирующей добавки к сплавам хрома и никеля увеличивает их жаростойкость и долговечность. Кроме того, металлический церий исключительно эффективно поглощает большинство газов (кислород, водород, азот, углекислый газ и др.), поэтому при создании высоковакуумного прибора в него вначале вводят незначительное количество церия, затем создают высокий вакуум, после чего церий связывает следы оставшихся газов, тем самым дополнительно увеличивая разрежение. Такие газопоглотители называют гéттерами (англ. gеtter – приобретатель). Наиболее известное применение церия в пиротехнических составах и в трассирующих снарядах.
Диоксид церия используют как компонент окрашенных стекол, а также для шлифовки и полировки оптического стекла, в смеси с оксидами других редкоземельных элементов – в качестве катализаторов при получении органических соединений.
Тетрафторид церия применяют как энергичный окислитель, он реагирует при нагревании с большинством органических соединений (даже с фторопластом), а также как фторирующий реагент в органическом синтезе.
